1.Point de pivot

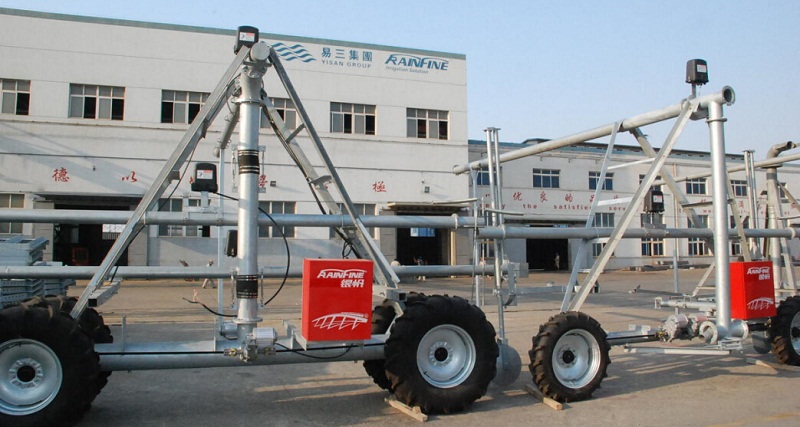

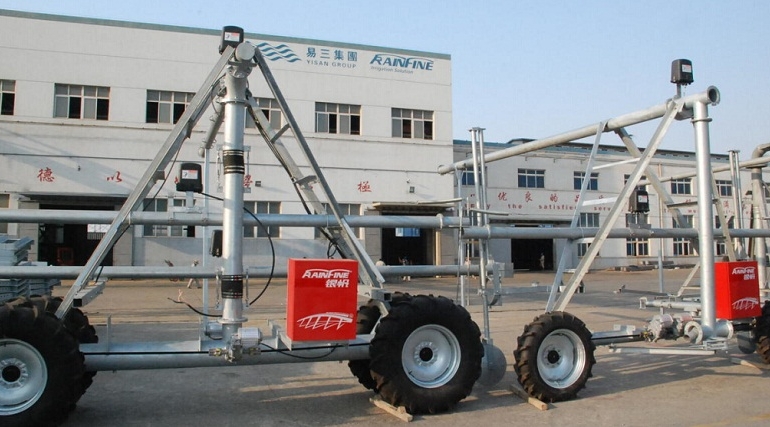

| C’est un système d’irrigation à déplacement latéral alimenté par un tuyau. La machine fonctionne dans un mouvement linéaire pour irriguer une zone rectangulaire. Contrairement aux systèmes d’irrigations à pivot central, où la zone irriguée ne dépend que de la longueur de la machine, la zone irriguée par le système à déplacement latérale est déterminée par deux facteurs de : la longueur du système et la distance dudéplacement.
L’eau est alimentée par un flexible attaché à la machine.La taille du tuyau est normalement 6 ‘et 8’. La longueur peut aller de 1 à 7 travées, mais n’excédant pas sept travées en raison de la longueur du tuyau limitéeà 450m. Le systèmed’irrigation alimentépar tuyau nécessite des bouches sur terre et conduites souterraines. Le système d’irrigation à déplacement latéral est la seule machine qui peut irriguer toutes la terre. Dans desparcelles carrées, toutes les travées sont parallèles à la terre, il y’a pasd’angles morts.Le ratio d’irrigation peut augmenter à 99%. |
Point de pivot:
La taille de l’angle dupied : L4 “x4″
Élévateur : Diamètre de 8 ” Epaisseur 1/8″
Coude: Diamètre de 8 ” Epaisseur 1/8″
C’est une conception spéciale pour former un ancrage solide pour un systèmeplutôtlong.
Panneau de contrôle:
Disjoncteur principal.
Transformateur de commande.
Commutateur de démarrage et d’arrêt.
Contacteur principal.
Indicateurs de suivi.
Contacteurs avant / arrière de nominal 600v à 30 ampères.
Fusibles – 30 ampères.
Parafoudre
Moniteurs du système
-Contrôle de puissanc
– pression
– Mouvement de la dernière tour
– Contrôle de l’alimentation du circuit
– État du circuit de sécurité
– Circuit de commande d’inversion
– Circuit de commande d’avance
– Circuit de commande de la pompe
– Moniteurs du courant entrant de 380.
Notre commande principale prend également en charge:
Système d’arrêt et de marchepour manque d’eau.
Sens de la marche (auto-stop / auto-reverse).
Réglage de vitesse.
Relais de sous tension.
Relais de surintensité.
Arrêt d’urgence.
Arrêt de la pression pour niveau d’eau faible.
2.Groupe électrogène diesel
Nous pouvons offrir différents groupes électrogènesdiesel de 6 à 20 kW pour les pivots. Nous pouvons fournir de petits groupes électrogènes diesel que la plupart des grandes marques ne font pas meilleur que le moteur chinois. Nous sommes aussi en mesure de fournir toutes les pièces de rechange pour ces générateurs.
3.Travées
Le sabot zingué métallique et le sabot en caoutchouc des Travées sont assemblés entre eux, et montés sur un support de tours intermédiaires, chacun avec deux roues, une unité d’entrainement aux essieux à partir du motoréducteur électrique aux boîtes de vitesses des roues; bloc électronique du système d’égalisation et de contrôle.
La conception des treillisest la partie la plus importante des pièces de pivot pour le système d’irrigation à pivot. Les mécanismes structurels sont calculés avec précision par ordinateur et testés dans des conditions difficiles. Il peut supporter 20 ans de travail de longue duréesans se plier ou se casser.
Deux options:
1.Tuyau galvanisé de diamètre 8 “, 6 5/8″, 5 9/16 ”
2.Tuyau galvanisé avec un revêtement en polyesterd’un diamètre 8 “, 6 5/8”, 5 9/16 “pour l’eau spéciale.
Cuve de galvanisation:
Poids de la cuve : 25,150 kg
Dimension intérieure: 14,000 long x 1,200 de large x 2,000 mm de profondeur.
Par W. Pilling de Riepe, en Allemagne, le leader fabricant de cuve aumonde.
L’épaisseur de paroi50 mm, plaquespécial de critèreeuropéen (voir l’analyse ci-dessous)
Analyse typique: C, 0,08%; Mn, 0,5%; P, .02%; S, .02%; Si, seulement des traces
Volume de zinc de la cuve : 90 tonnes
Cette conception de joint flexible peut supporter toute la force du pivot avecune flexibilité maximale du pivot sur un terrainaccidenté. Le coupleur en aluminium se brisera quand les travéesne sont pas dans l’alignement approprié. Cela provoqueraune fuite d’eau et la baisse de la pression de l’eau. Le panneau de commande désactivera automatiquement le systèmelorsque la pression d’eau est inférieure et arrêtera la machine. Les sabots en caoutchouc peuvent réduire la friction de l’eau et de la résistance.
On utilise un système de chauffage électrique de haute fréquence pour chauffer les deux extrémités des tiges d’acier et la tête de machine à forger pour les former. Lorsque la tige est coupée comme le montre l’image, vous pouvez trouver que la tige d’acier et la partie de la tête sont exactement de la même composition moléculaire. Cette tige de réglage peut supporter 60,000psi limite d’élasticité. Nous utilisons des tiges de 22mm de diamètre au lieu de 19 mm pour les rendre plus fort que ceux d’autres fabricants.
Deux options:
1.CumminsStandard :
Matériel: fonte grise HT250
Matériau de l’arbre : Acier forgé de haute résistance.
L’angle de pression de l’engrenage et la vis sans fin est 14 1/2 degrés
2. Rainfine heavy duty(right):
Material: Ductile Iron HT300
Shaft Material: Steel 45
Worm and gear pressure angle is modified
150% improvement compare to the standard
Special designed for Sudan market where the pivot being used 300 days per year
Deux options:
1.Pneu en caoutchouc:
11,2 * 38: Excellentdégagement et flottation.
14,9 * 24: Tubeless pneus 4 plis, pour des travées plus lourdes et plus longues
16,9 * 24: Pour des travées plus longues plus de flottation.
2. Pneu en plastique:
Jante: 10 * 38 avec des pads en plastique (16 pcs × 4 kg chacun)
Taille similaire aux pneus en caoutchouc 14,9 * 24
Protection pneu crevé / ProtectionUV .
Remplacement de Pad / sans entretien.
Gooseneck:M X M, M X F, M X B, bras de sillon et standard
Nous utilisons de robot de soudage commandé automatiquement pour la soudure des tuyaux afind’assurer la qualité. La ligne de soudage est d’une qualité parfaite pour les tuyaux àtravée soudée par le robot.Nous introduisons de la technologie de forage utilisée en Allemagne et nous l’utilisons dans notre système de traitement de pipe de forage. Cette technologie peut aider le col de cygne d’avoir une forte connexion pour les trous de sortie de tuyaux, en réduisant les dommages du col de cygne pendant les gicleurs vibrants.
Boîte de Tour:
Contacteur de nominal 600V à 16 ampères min.
Commutateurs d’alignement de nominal 277V à 15 ampères testés pour 10.000.000 cycles.
Commutateur marche-arrêt de nominal 600V à 10 ampères
.
– 4 # jauge 14, 18 # 6jauge.
– 4 # jauge 12, 14 # 6jauge.
– 4 # jauge 10, 14 # 6jauge.
– Couvre intérieure en PVC de 30 milles d’épaisseur.
– Bouclier en aluminium de 8 milles.
– Couverture extérieur en polyéthylène de haute densité est de 15 milles d’épaisseur.
– Résistant à la lumière du soleil.
– Protection contre l’humidité et la saleté.
4.Porte-À-faux
Onutilise des câblesen porte-à-faux plus long à rendement élevé. Cette conception peut aider les agriculteurs à augmenter le rendement avec le moindre investissement.
6.GICLEUR
Les grandes différences dans les cultures, les sols, les pratiques agricoles et les conditions climatiques à travers le monde, couplées avec des différences régionales dans la disponibilité des ressources en eau et en énergie, nécessitentune gamme variée de performances de gicleurs à pivot central. Les gicleursque nous choisissons pour vous sont conçus pour simplifier la variété des choix en un groupe basique des produits de pivot central.
D3000
Gicleur fixe de projection qui produit une variété de motifs à charge sur la plaque de pulvérisation spécifique;La double pulvérisation inversée permet à une conversion facile des motifs de pulvérisation;Choisissez les options de plaque de pulvérisation à germer, irriguer, chemigate;Adaptateur de traînée de tuyau optionnelpour une application de précision à basse énergie- LEPA; Pièces de cerclessont disponibles.
O3000
Résistant au vent, conservation maximale de l’eau et de l’énergie.
Une uniformité exceptionnelleet gouttelettes optimales à pressions d’exploitation faibles;
Les supportsnon-assemblés éliminent les débris de raccrochageet la brumisation de motif d’eaucommun aux gicleurs conventionnels;
Longue durée de vie de l’usure, fonctionnement et durabilité fiable;
Excellente application de l’eau, pression de fonctionnement de 10 à 20 PSI;
R3000
Un plus grand rayon de pulvérisation du flux de rotation correspondant à baisser le taux d’application moyens, allonger le temps d’immersion,et réduire le ruissellement;
Haute uniformité. L’augmentationdu recouvrement des gicleurs adjacents améliore l’uniformité;
Réduire la dérive du vent et la perte par évaporation;
Les pièces de cerclesde sontdisponibles.
S3000
Pluie douce à basse pression;
Utiliser une rotation libre agissant pour produire un motif d’eau douce, semblable à la pluie.Conçu pour les cultures et les sols les plus sensibles;Uniformité supérieure avec de meilleurs chevauchements et des taux d’application inférieurs;Cultureprotégépour une faible consommation d’énergie, dans l’application des cultures;Les pièces de cercles de sont disponibles.
LDN
Un minimum de pertes à la dérive du vent, l’évaporation et le ruissellement;
Conception de tapis déflecteur multiple;
Conception robuste pour passer à travers les cultures hautes;Basse pression – 6-15 psi;
Tapis de chimigation produisent une pulvérisation vers le haut sous le feuillagede la culture;
Padbarboteur applique l’eau dans unedouceur, modèle aéré et idéal pour l’irrigation direct-à-sillon;
8.Filter
C’est une partie optionnelle lorsque l’eau est sale. En principe, chaque pivot a besoin d’un seul filtre. L’image à gauche ci-dessous est un système de cluster avec 3 filtres pour 3 pivots à proximité. La seconde image à gauche est le système de filtre étant utilisé conjointement avec un filtre segmenté pour l’irrigation au goutte à goutte.
9.AUTO REVERSE
En raison des facteurs objectifs tels que le terrain, les obstacles, maison etc, le pivot ne peut pas faire un cercle complet (360 degrés). Ce système permet de contrôler l’arrêt / inversion automatiquement du pivot sans commande manuelle.
12.PIÈCES DE RECHANGE ET GARANTIE
Nous embarqueronsdans les conteneurs 2% des pièces de rechange avec les équipements. Les éléments des pièces de rechange seront cotés dans le contrat.
Nos représentants locaux ou revendeurs aideront les agriculteurs à remplacer les pièces endommagées si nécessaire.
Garantie:
1 anpour leséquipements électriques.
10 ans / 10 000 heures de travail pour les boîtes de vitesses et moteurs à engrenages quel que soitle délai antérieur d’expiration.
20 ans pour l’équipement galvanisé contre la corrosion
3 ans pour les pneus et les jantes
