Il ya deux options pour construire le fossé:
1. briques de ciment
Conservez l’eau (par exemple, réduire les pertes de friction dans les fossés de terre)Minimise l’érosion de l’irrigation et de la croissance induite par les mauvaises herbes envahissantes.
Bien travailler avec un système de gravité; aucun pompage n’est requis
Entretien minime par rapport à un fossé de terre
Peut travailler sur un champ
2. Géomembrane
Dix fois plus rapide que la pose des dalles préfabriquées ou en béton coulé sur place Coût d’installation moins typique jusqu’à 60%Moins de temps nécessaire sur place, moins de mouvements de véhicules Pas de mélange, la mesure ou le compactage sont nécessaires Empêcher la croissance des mauvaises herbes et l’érosion, la réduction des coûts de maintenance

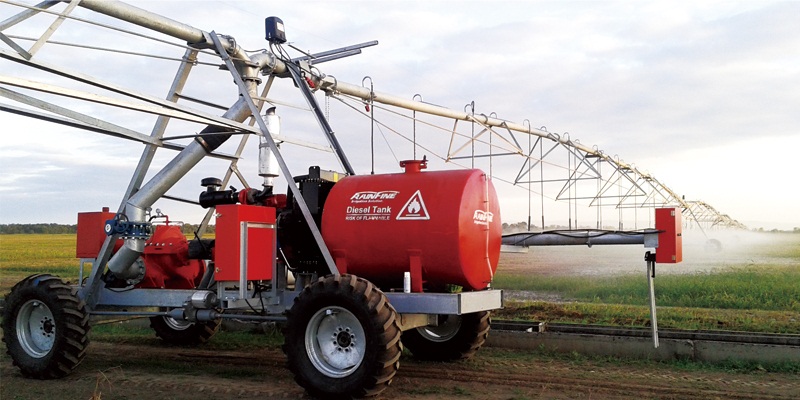

1.Centre de déplacement latéral
L’eau est alimentée à partir de la tranchée le long de la machine d’irrigation. Cette machine est un mouvement latéral, un système d’alimentation de fossé.
Comme le fossé peut fournir une grande qualité d’eau, ce système peut être rendu plus long. Si le système est conçu pour avoir deux ailes, la durée peut être plus longue de 800m. Si la machine peut marcher 2000m, la superficie totale irriguée pourrait être jusqu’à 160 ha.
La capacité de la pompe et du moteur diesel est calculée par la taille de la terre et le taux d’application de l’eau ainsi que la vitesse du fonctionnement de la machine.

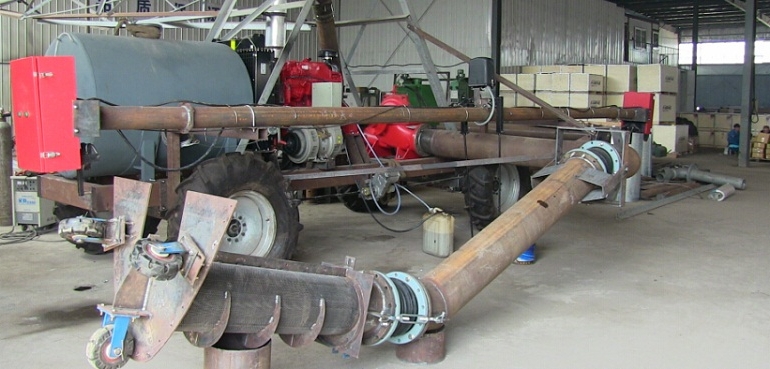

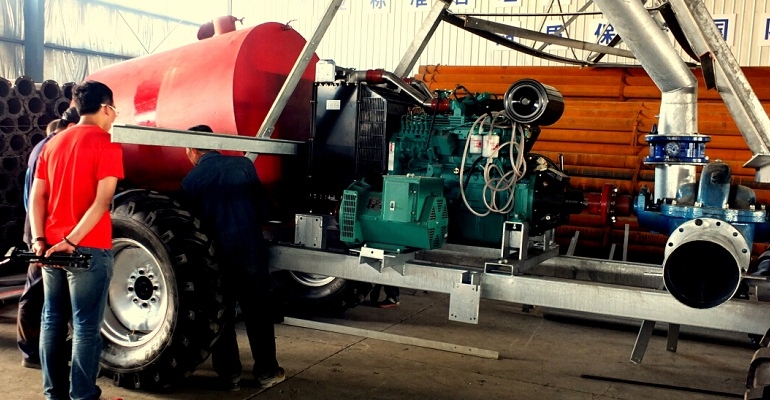

La pompe et le moteur diesel sont installés sur la charrette du centre. L’alternateur est installé à une extrémité du moteur diesel pour produire de l’énergie électrique pour la machine.
Le tuyau et le bateau de l’aspiration d’eau sont installés sur un côté de la charrette pour prendre l’eau du fossé.
Centre de mouvement latéral:
La taille de l’angle du pilier: L4 “x4”
Colonne montante : diamètre de 8 “d’épaisseur 1/8”
Coude: diamètre de 8 “d’épaisseur 1/8”
Ceci est une conception spéciale pour former un ancrage solide pour le plus long système.
Panneau de contrôle:
Disjoncteur principal.
Transformateur de commande.
Lancement et arrêt de l’interrupteur
Contacteur principal.
Les indicateurs de suivi.
Avant / arrière contacteurs 600v évalué à 30 ampères.
Fusibles – 30 ampères.
Parafoudre .
Système des moniteurs
– Le pouvoir de contrôle
– La pression
– Dernier mouvement de la tour
– L’alimentation du circuit de commande
– L’état du circuit de sécurité
– Circuit de commande inverse
– Circuit de commande de l’avant
– Circuit de commande de la pompe
– Moniteurs entrant à 380V de puissance
Notre commande principal prend également en charge:
Pas d’arrêt ou de démarrage d’eau.
Sens de fonctionnement (arrêt automatique / inversion automatique).
Réglage de vitesse
Relais sous tension.
Surintensité du relais
Arrêt d’urgence.
Faible pression d’eau coupée.
2.Générateur Diesel
Nous pouvons offrir différents générateurs diesel de 6 à 20 kW pour les pivots. Nous pouvons aussi fournir de petits générateurs diesel que la plupart des grandes marques ne fabriquent pas de meilleur moteur comme les chinois. Ainsi que des pièces de rechange pour ces générateurs.
3.Travées
Les travées métalliques zinguées revêtue de caoutchouc uni entre eux, montées en support en tours intermédiaires chacun avec deux roues, les essieux conduisent l’unité du motoréducteur électrique aux roues des boîtes de vitesses.
.
La conception de treillis est la partie la plus importante sur les parties de pivot sur le système d’irrigation à pivot. Les mécaniques structurelles sont calculés avec précision par ordinateur et testés en route difficile. Il peut supporter 20 années travail de longue haleine sans aucune flexion ou ruptures.
Deux options:
1.Diamètre du tuyau galvanisé 8 “, 6 5/8″, 5 9/16 ”
2.Tuyau galvanisé avec un diamètre de doublure de poly 8 “, 6 5/8”, 5 9/16 “pour eau spéciale.
Bouilloire galvanisation:
Dimension Intérieure: 14,000 long x 1,200 de large x 2000 mm de profondeur En W. Pilling de Riepe, en Allemagne, le premier fabricant de bouilloire du monde.
Epaisseur de paroi de 50 mm, année européenne spécial Plate (voir l’analyse ci-dessous) Analyse typique: C, 0,08%; Mn, 0,5%; P, 0,02%; S, 0,02%; Si, traces seulement Volume de zinc de bouilloire: 90 tonnes
Poids de bouilloire: 25150 kg
Cette conception jointe et flexible peut supporter toute la force du pivot et de la flexibilité maximale du pivot dans les terres de roulement. Le coupleur d’aluminium se cassera quand les travées ne sont pas dans l’alignement approprié. Cela entraînera la fuite d’eau et la pression de l’eau perd. Le panneau de commande se désactive le système lorsque la pression d’eau est inférieure et arrêter la machine. Les protections en caoutchouc peuvent réduire la friction de l’eau et de la résistance.
Nous utilisons à haute fréquence le système de chauffage électrique pour chauffer les deux extrémités des tiges d’acier et d’utiliser la tête machine à forger pour les former. Lorsque la tige est coupée comme le montre la photo, vous pouvez trouver ce que la tige d’acier et la partie tête sont exactement les mêmes moléculaire. Cette truss tige peut se tenir 60,000psi limite d’élasticité. Nous utilisons 22mm tiges de diamètre au lieu de 19 mm pour le rendre plus fort que d’autres fabricants.
Deux options:
1.Cummins standard (à gauche):
Matériel: fonte grise HT250
Acier à haute résistance forgée: Matériau de l’arbre
Worm et l’angle de pression vitesse est de 14 1/2 degré
2. Rainfine lourds (à droite):
Matériel: fonte ductile HT300
Arbre Matériel: Acier 45
pression d’angle des engins est modifié
Amélioration de 150% à comparer à la norme
Spécialement conçu pour le marché Soudan, où le pivot utilisé 300 jours par an
Deux options:
1. pneu en caoutchouc:
11.2 * 38: Bon jeu et de flottation
14.9 * 24: pneu tubeless 4ply, pour des portées plus lourds et plus longs
16,9 * 24: Pour plus couvre plus flottation
2. pneu plastique:
Rim: 10 * 38 avec des coussinets en plastique (16 pcs × 4 kg chacun)
Taille similaire avec des pneus 14,9 * 24 de caoutchouc
Protection Jamais plat / UV
remplacement du Pad / non entretien
Col de cygne: MXM, MXF, MXB, bras Sillon et la norme
Nous utilisons le Robot de soudage contrôlé automatiquement pour faire la soudure pour les tuyaux pour assurer la qualité. La ligne de soudure est de qualité parfaite pour la conduite en travée soudée par le robot. Nous introduisons la technologie de forage de l’Allemagne pour l’utiliser dans notre système de traitement tuyau de forage. Cette technologie peut aider le col de cygne d’avoir une connexion maximale pour les trous de sortie de tuyaux et de réduire les dommages à col de cygne durant les arroseurs vibrants.
Boîte de Tour:
Contacteur 600V évalué à 16 ampères min.
Commutateurs d’alignement évaluant 277V à 15 ampères testé à 10.000.000 cycles.
On-Off commutateur de 600V évalué à 10 ampères.
-4 # calibre 14, 6 ° 18 gauge
– 4 calibre 12, 6 ° 14 gauge
– 4 ° 10 jauge, 6 # 14gauge
– PVC intérieure couvre 30 mil d’épaisseur
– 8 mil aluminium bouclier
– Couverture de polyéthylène haute densité extérieur est de 15 mil d’épaisseur
– Résistant Lumière du soleil
– Protection contre l’humidité et la saleté
4.Surplomb
Le câble de force en surplomb à haut rendement est utilisé en grand surplomb. Cette conception peut aider les agriculteurs à augmenter le rendement avec moins d’investissement.

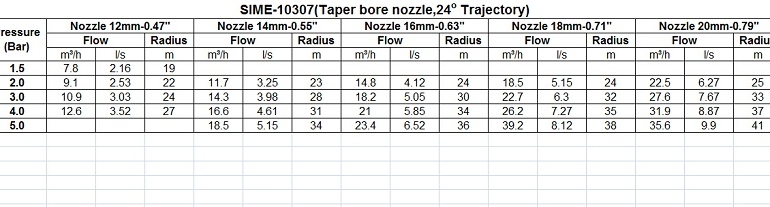

6.Arroseur
Les grandes différences dans les cultures, les sols, les pratiques agricoles et les conditions climatiques dans le monde entier, couplés avec des différences régionales dans la disponibilité des ressources en eau et de l’énergie nécessite un large éventail de performances centre pivot d’arrosage. Les arroseurs nous choisissons pour vous sont avancés conçus pour simplifier la variété des choix de gicleurs dans un groupe de base des produits de pivot centre.
D3000
L’arroseur de pulvérisation fixe produit une variété de modèles à charge sur la plaque de pulvérisation spécifique; Double jets inversée peut permettre une conversion facile du motif de pulvérisation; Choisissez les options de la plaque de pulvérisation à germer et irriguer Adaptateur optionnel tuyau de glisse pour une application de précision à faible énergie – LEPA;
Partie cercle disponible.
O3000
Une uniformité exceptionnelle et des gouttelettes optimales à des pressions d’exploitation faibles; Support démonté, éliminer les débris de raccrochage et le motif de l’eau de brumisation commune à gicleurs traditionnels; Longue vie à l’usure, un fonctionnement fiable et la durabilité; Application de l’eau excellente, la pression de fonctionnement de 10-20 PSI; Résistant au vent, l’eau et la conservation maximale de l’énergie.
R3000
lancement de Rayon supérieur. Le motif de l’eau des cours d’eau avec une large rotation est équivaut à abaisser les taux d’application moyenne, donne plus de temps au trempage et réduit le ruissellement;
Une grande uniformité. Augmenter chevauchement de gicleurs adjacents améliore l’uniformité;
Réduire la dérive du vent et de la perte par évaporation;
Partie cercle disponible.
S3000
luie douce à basse pression;
Utiliser une rotation libre agissant pour produire un modèle d’eau de pluie douce;
Conçu pour les cultures et les sols les plus sensibles;
Uniformité supérieure avec une meilleure chevauchement et des taux d’application inférieurs;
organisme de récolte gardé pour une faible énergie, dans l’application des cultures; Partie cercle disponible.
LDN
un minimum de pertes de la dérive du vent, l’évaporation et le ruissellement minimisé;
Conception de tapis de déflecteur multiple;
Conception robuste pour voyager à travers les cultures hautes;
Basse pression – 6 à 15 psi;
Tapis de chimigation qui produit une pulvérisation vers le haut sous la voûte de la récolte
Barboteur Pad applique eau dans un doux, aéré modèle idéal pour l’irrigation direct-to-sillon;

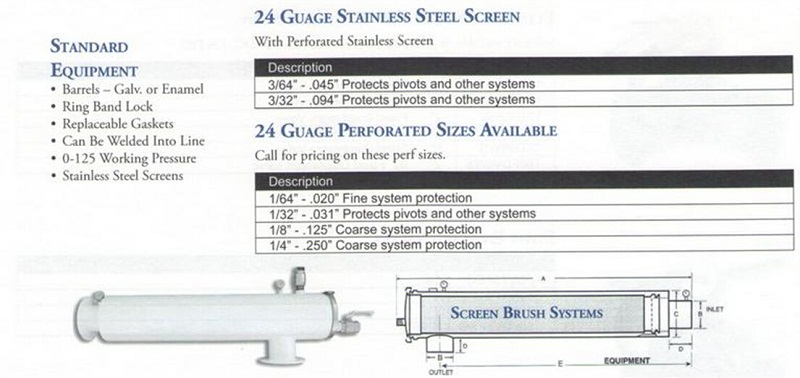

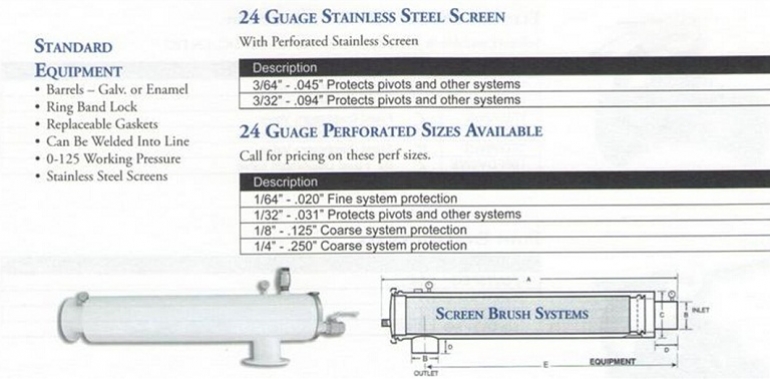

8.Filtre
Ceci est une partie facultative lorsque l’eau est plein de poussière. Normalement, chaque pivot a besoin d’un filtre. L’image sur la gauche ci-dessous est un système de cluster avec 3 filtres pour 3 pivots proximité. La deuxième image de gauche est le système de filtre utilisé conjointement avec filtre segmenté pour l’irrigation goutte à goutte.
9.auto inverse
En raison des facteurs objectifs tels que le terrain, les obstacles, maison et ainsi de suite, le pivot ne peut pas travailler un cercle complet (360 degrés). Ce système peut contrôler le pivot d’arrêter / inverser automatiquement sans commande manuelle.
12.les pièces de rechange et de garantie
Nous embarquerons 2% des pièces de rechange ainsi que les équipements dans des conteneurs. Les éléments des pièces de rechange seront cotés sur le contrat.
Nos représentants locaux ou les courtiers aideront les agriculteurs à remplacer les pièces endommagées si nécessaire.
Garantie:
1 année relative aux appareils électriques
10 ans / 10 000 heures de travail pour les boîtes de vitesses et moteurs à engrenages délai qui expire le plus tôt
20 années concernant l’équipement galvanisé contre la corrosion
3 ans pour les pneus et les jantes
